É comum ouvir comparações entre os softwares CAD e BIM que, intencionalmente ou não, acabam os posicionando como tecnologias concorrentes ou, ainda, como estágios diferentes de evolução do desenho técnico computacional — sendo o BIM sucessor do CAD.
Mas até onde essas comparações são coerentes com os conceitos dessas tecnologias e fazem — ou não — sentido na prática?
O Que Significa BIM?
BIM significa Building Information Modeling — em português, Modelagem da Informação da Construção — um processo de criação e gestão de um modelo 3D de edificação que reúne, além da geometria, dados como material, custo, cronograma e manutenção de cada elemento construtivo. Diferente de um desenho CAD, que representa apenas forma, o modelo BIM carrega informação vinculada a cada peça: uma parede não é só duas linhas paralelas, é um objeto com espessura, material, resistência térmica e custo por metro quadrado já embutidos.
Se a sua dúvida for mais ampla — o que a sigla muda no dia a dia do escritório —, o ponto de partida é o que é BIM (Building Information Modeling). A partir daí, o modelo pode incorporar prazo, custo, sustentabilidade e operação: são as dimensões do BIM, do 3D ao 7D.
CAD e BIM: Qual a Diferença Afinal?
Para fazer uma análise desses softwares é necessário ampliar o olhar para além do uso e da aplicabilidade na área da arquitetura e do urbanismo. Antes de diferenciar a utilização das tecnologias, deve-se diferenciar os conceitos.
“CAD” significa “Desenho Auxiliado por Computador” (Computer-Aided Design no original) e “BIM” significa “Modelagem de Informação da Construção” (Building Information Modeling, também no original).
A tecnologia CAD, presente em softwares como o AutoCAD, permite a realização de desenhos técnicos 2D e 3D de forma computadorizada.
A tecnologia BIM é um processo baseado em modelagem 3D que possibilita o design de arquitetura, engenharia e construção de forma multidimensional. O BIM não deixa de ser também uma tecnologia de desenho auxiliada por computador.
Contudo, os próprios nomes já dão pistas para a diferenciação dos conceitos: no CAD, o objeto principal é o desenho, isto é, a forma desenhada de maneira assistida pelo computador; ao passo em que, no BIM, o objeto principal é a informação modelada de forma assistida pelo computador. É essa diferença — desenho versus informação — que separa as duas tecnologias na prática, como fica claro comparando os dois softwares diretamente.
Entenda o CAD

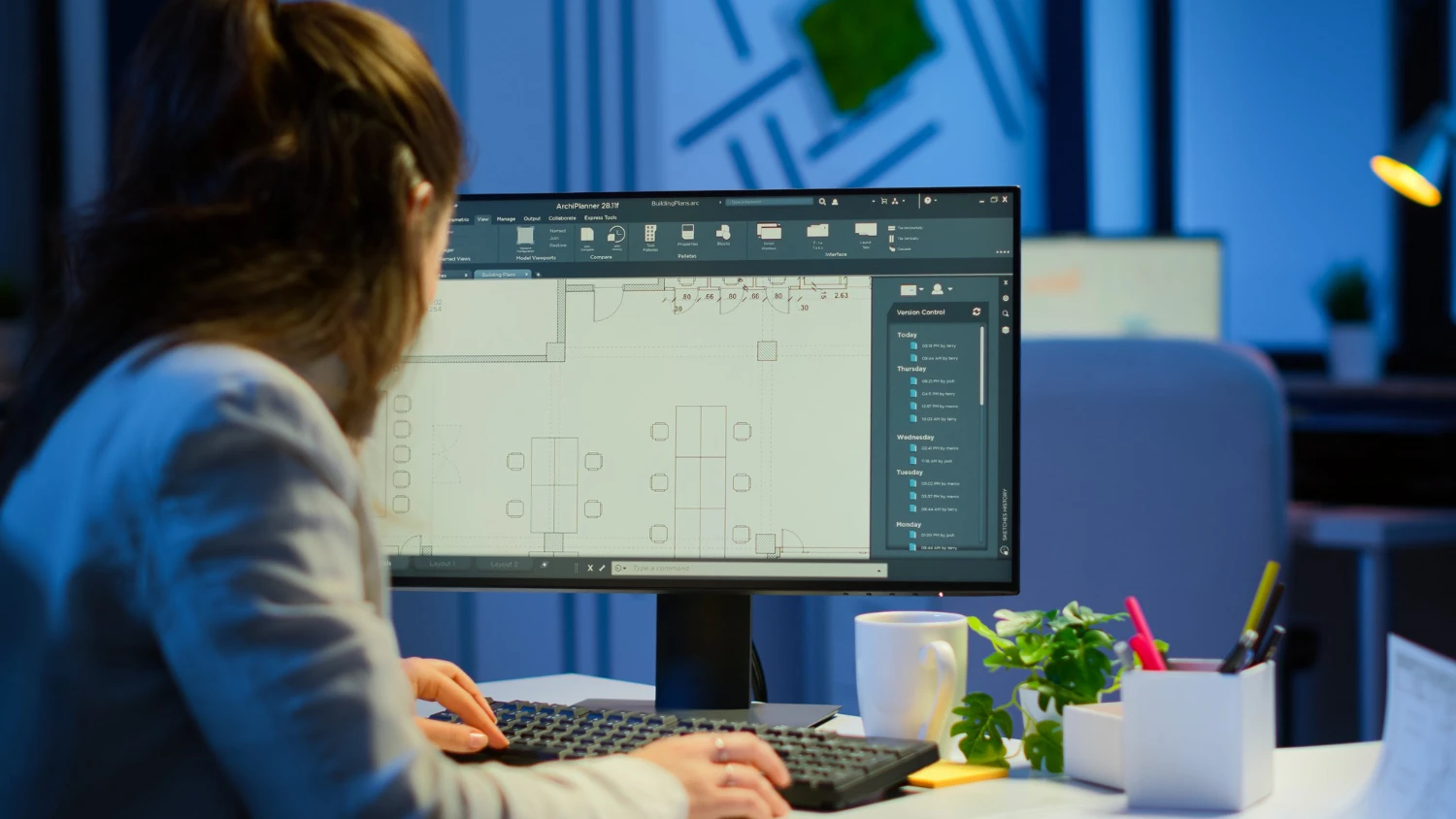

Ao abrir um desenho técnico em CAD, praticamente todas as informações contidas ali são essencialmente formas geométricas. Ou seja, informações gráficas alocadas espacialmente em sistemas de coordenadas nos eixos X, Y e Z: pontos, linhas, círculos, retângulos etc.
Fonte da imagem: Autodesk
A organização dessas informações nos planos de trabalho definidos é o que transforma pontos e linhas em representações gráficas convencionais de elementos arquitetônicos ou de peças industriais, por exemplo.
Duas linhas paralelas, nesse sentido, passam a representar uma parede. Contudo, não é o software que faz a leitura desta informação como uma parede.
Para o programa, as propriedades desse desenho são nada menos, nada mais, do que uma série de pontos organizados de forma linear e paralela em determinado estilo gráfico (cor e espessura). O CAD não lê essa representação como “parede”, quem atribui este significado é o projetista e o leitor.
Além da arquitetura, da engenharia e da construção civil, softwares CAD são utilizados amplamente na indústria espacial, aeronáutica e automotiva. O CAD 2D e 3D permite a realização de desenhos técnicos e detalhamentos com precisão nano milimétrica.
Entenda o BIM
Aproveitando o mesmo exemplo utilizado para o CAD, no caso da tecnologia BIM, ao abrir um arquivo BIM no software Revit, por exemplo, a representação gráfica transcende as formas geométricas e o sistema de coordenadas espaciais.
Há diversos softwares gratuitos acessíveis para utilização da tecnologia BIM.
O BIM não realiza exclusivamente a representação de desenhos técnicos, tais como linhas e pontos. Evidentemente, a tecnologia utiliza destes recursos de desenho auxiliado por computador para produzir os modelos.
No entanto, ao contrário do CAD, o BIM atribui propriedades aos elementos gráficos que vão muito além de cores ou espessuras.
O BIM projeta os elementos como eles são no mundo real, ou seja, projeta componentes reais, como paredes, portas, janelas, pilares e vigas.
Além de gerar automaticamente o desenho 2D e a modelagem 3D, o BIM permite a configuração de parâmetros vinculados aos elementos construtivos, tais como materiais, tempo de construção, custos por unidade construtiva, dentre outros.
Dessa forma, a tecnologia BIM consiste em ferramentas que traduzem o processo construtivo de ponta a ponta, incluindo plantas baixas e seções, perspectivas, modelagem 3D, planejamento e gestão de obra, cronograma físico-financeiro, sustentabilidade, eficiência energética e muito mais.
CAD x BIM: Tabela Comparativa
| Critério | CAD | BIM |
|---|---|---|
| Arquivo | DWG, DXF — desenho geométrico, sem dados vinculados | RVT, IFC — modelo paramétrico com dados vinculados a cada elemento |
| Colaboração | Arquivos isolados por disciplina, edição sequencial, versionamento manual | Modelo compartilhado entre disciplinas, com plataformas de colaboração em nuvem |
| Detecção de interferências | Manual — sobrepondo desenhos 2D visualmente | Automática — cruzando modelos 3D de disciplinas diferentes por software |
| Quantitativos | Levantamento manual a partir do desenho | Gerado automaticamente a partir do modelo (áreas, materiais, quantidades) |
| Ciclo de vida | Cobre a fase de projeto e desenho técnico | Cobre projeto, construção, operação e manutenção — as dimensões 4D a 7D |
Como Escolher Qual o Melhor Software Para Utilizar?
O CAD é uma tecnologia excelente para utilização em qualquer área do conhecimento ou do mercado para criação de desenhos técnicos com facilidade, agilidade e precisão.
Mesmo com o crescimento da adesão aos softwares BIM na área de arquitetura e urbanismo, o CAD continua sendo referência para representação gráfica de plantas baixas.
Colocando de forma simples e objetiva, como falado anteriormente, a resposta sobre o melhor software para utilizar em qual situação está no próprio nome.
O CAD é excelente e insubstituível para criação de desenhos técnicos bidimensionais e tridimensionais. Lembre-se: desenhos, não residências, nem edifícios, hotéis ou estádios.
Já o BIM é uma tecnologia com foco nas áreas da arquitetura, engenharia e construção civil que extrapolou os limites da representação gráfica do desenho auxiliado por computador.
A implementação de softwares BIM para projeto, modelagem e gestão de obras instala um processo colaborativo em uma plataforma unificada e centralizada, que possibilita a atribuição de informações e parâmetros aos desenhos técnicos convencionais, transformando-os em elementos inteligentes.
Em resumo, as ferramentas CAD podem ser melhores quando o propósito é desenvolver desenhos técnicos; BIM, por sua vez, pode ser melhor aplicado quando a proposta é criar modelos que já apresentem ao usuário aspectos imagéticos do que se projeta.
Ainda assim, é a experiência do usuário que define qual software utilizar.
Para começar sem investimento, há alternativas gratuitas e versões de estudante que já leem e exportam IFC — a lista atualizada está em softwares BIM gratuitos. E se o escritório já decidiu migrar, o próximo passo é formalizar o padrão de modelagem no BIM mandate.
Um detalhe que costuma passar despercebido em projetos BIM: o transporte vertical entra no modelo como família paramétrica. A Engetax fornece as informações técnicas de poço, fosso e cabine para inserção no modelo — fale com a engenharia.
